電力電纜絕緣電阻測試操作方法

1、試驗前對試品短路接地，釋放殘余電荷

操作方法

先將接地線的接地端連接好，再用絕緣棒將接地線的另一端掛接在被試設備需要測量絕緣電阻的部位，可靠短路接地。

質量控制

防止殘余電荷傷人。

控制措施

應嚴格按接地順序操作并充分放電，放電時使用絕緣棒等工具進行，不得用手觸碰放電導線。

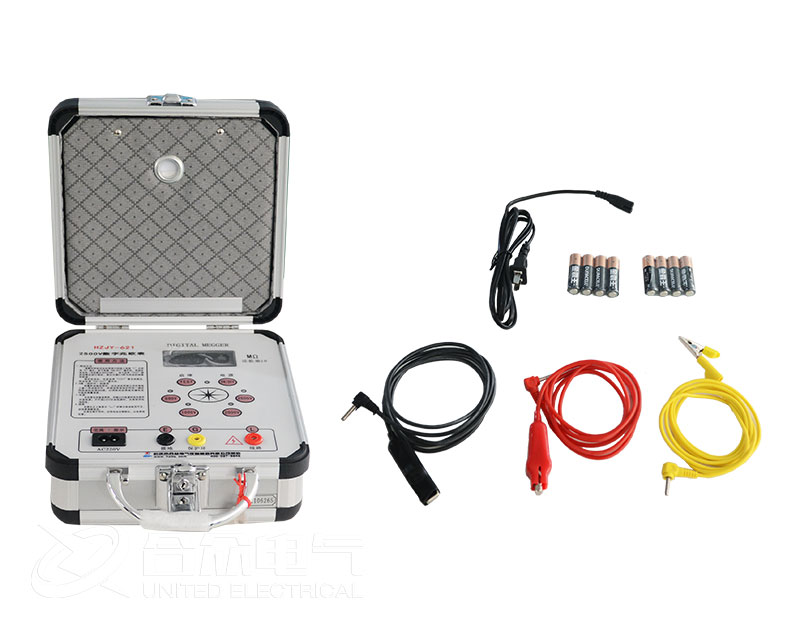

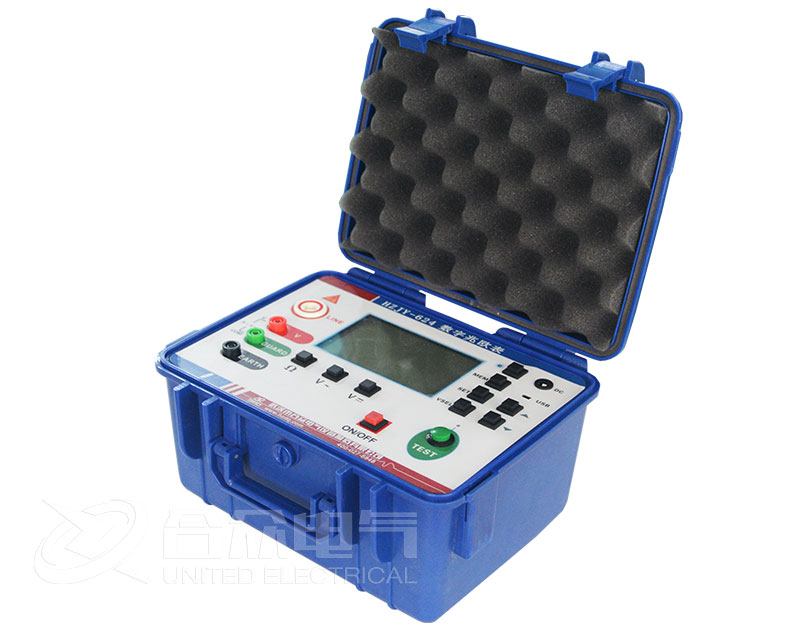

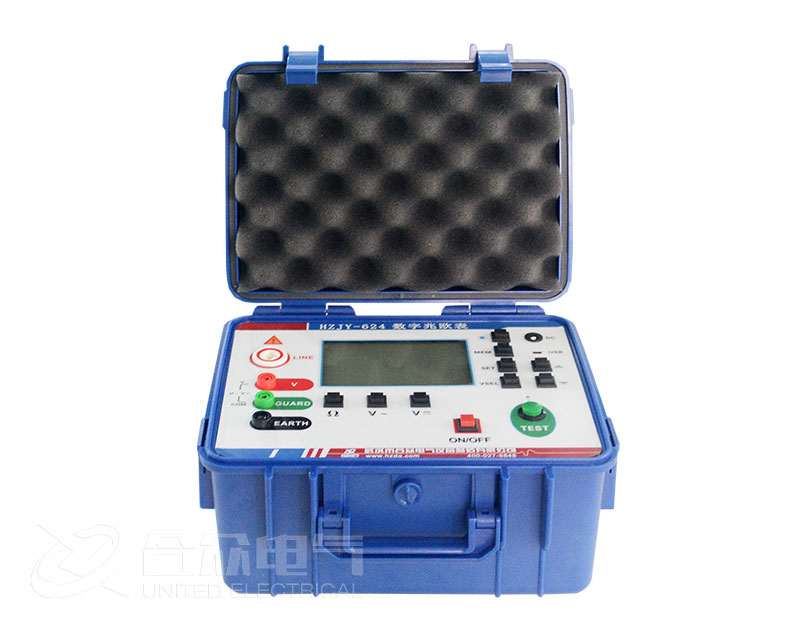

2、擺放兆歐表、兆歐表檢查

操作方法

選擇合適位置，將兆歐表水平放穩，試驗前對兆歐表本身進行檢查。

質量控制

1)兆歐表擺放位置應安全，擺放應水平、穩固。

2)兆歐表檢查。

控制措施

1)兆歐表擺放位置應安全、應水平放穩。

2)試驗前對兆歐表進行“短路”、“開路”測試檢查。

3、連接測試線和接地線

操作方法

參考試驗接線示意圖，將兆歐表的接地端與被試設備的地線連接，將帶屏蔽的連接線接到被試設備測量部位。

質量控制

1)連接應牢固、可靠。

2)防止測試線絕緣不良。

3)兆歐表的輸出端不能接錯。

控制措施

1)試驗用的導線應使用絕緣護套線或屏蔽線。

2)認真檢查測試線和接地線的連接，檢查兆歐表的輸出端接線。

4、測量電力電纜主絕緣及護套對地絕緣電阻，讀取并記錄測量結果

操作方法

1)主絕緣對地的絕緣電阻測試選擇兆歐表：2500V或 5000V

2)電纜護套對地的絕緣電阻測試選擇兆歐表：500V。

3)讀取60s的測量值。

質量控制

1)防止兆歐表輸出電壓過高損壞被試設備。

2)保持直流輸出電壓穩定。

3)注意讀數時間。

控制措施

1)仔細檢查兆歐表輸出電壓檔位。

2)注意絕緣電阻低會導致端電壓降低。

3)注意儀表指示測量時間。

5、停止測量，將被試品短路放電并接地

操作方法

停止測量，將被試品短路放電并接地(對帶保護的整流電源型兆歐表，否則應先斷開接至被試品高壓端的連接線，然后停止測量。

質量控制

確保試品已徹底放電，防止充電電荷放電損壞兆歐表、造成人身傷害。

控制措施

注意儀表顯示已放電完畢，才將被試品短路接地。
