作業準備

GIS應安裝完好，并充以合格的SF6氣體，氣體密度應保持在額定值；

除耐壓試驗外，GIS應已完成各項現場試驗項目；

試驗時，GIS加壓范圍內的所有電流互感器的二次繞組應短路并接地，電磁式電壓互感器的二次繞組應開路并單點接地;

GIS耐壓時，以下設備應采取隔離措施，避免施加試驗電：

a)高壓電纜和架空線；

b)電力變壓器和并聯電抗器；

c)電磁式電壓互感器(耐壓試驗階段允許帶上電磁式電壓互感器。采用變頻電源時，電磁式電壓互感器經廠家確認不會引起磁飽和的，也可以和主回路一起耐壓，但應保證試驗頻率高于廠家要求值)；

d)避雷器(耐壓試驗階段允許帶上避雷器，但耐壓時必須將避雷器短路接地)。

GIS擴建部分耐壓時，原有相臨設備應停電并接地。否則，應考慮突然擊穿對原有部分造成的損害采取措施:

GIS加壓范圍內的所有斷路器和隔離開關合上，接地開關分開，非試驗部分和其它兩相應可靠接地。

作業方法

按規定試驗方法布置試驗結線。

加壓方式一般只做主回路耐壓，即規定的試驗電壓應施加到每相主回路和外殼之間，每次一相，此時其它相的主回路應和接地外殼相連。如懷疑 GIS的斷路器或隔離開關的斷口在運輸、安裝過程中受到損壞，或經解體，應做該斷口耐壓試驗，則試驗電壓應接到相應斷口上，斷口的一側與試驗電源相連，另一側與其它相導體和接地的外殼相連。

試驗程序按兩部進行：

(1)耐壓試驗：耐壓試驗電壓值與加壓時間應從規程 DU/T618-1997《氣體絕緣金屬封閉開關設備現場耐壓及絕緣試驗導則》中的方案中選擇或與制造廠協商。如對于500kVGIS，耐壓試驗常用最高運行相電壓(318kV)施加15min；

(2)交流耐壓：現場交流耐壓值應為出廠試驗電壓的80%。如對于500kVGIS，根據出廠試驗電壓的不同，有544kV和592kV兩種耐壓值。耐壓時間 1min。

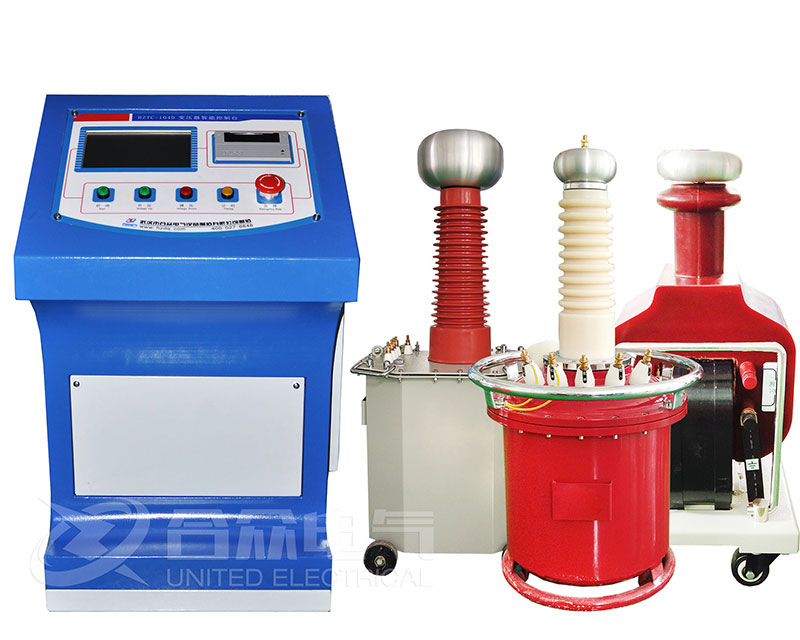

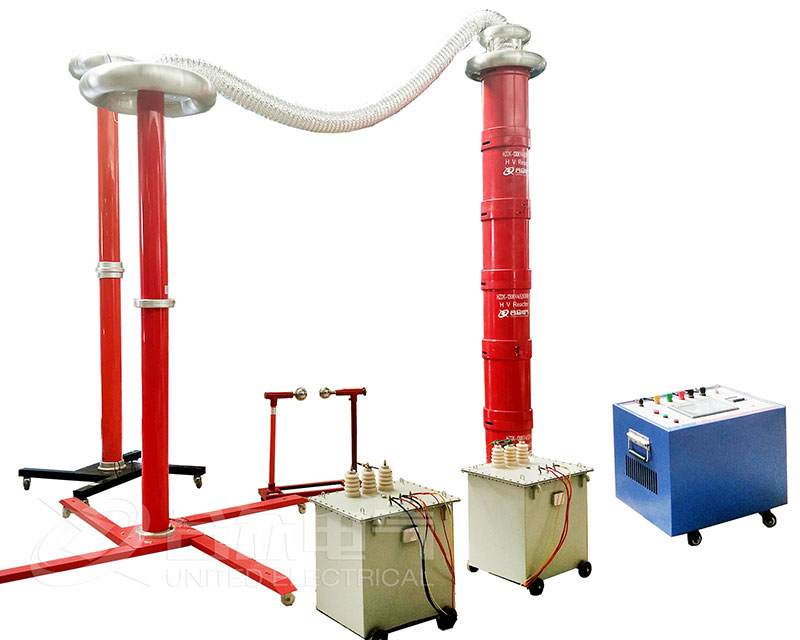

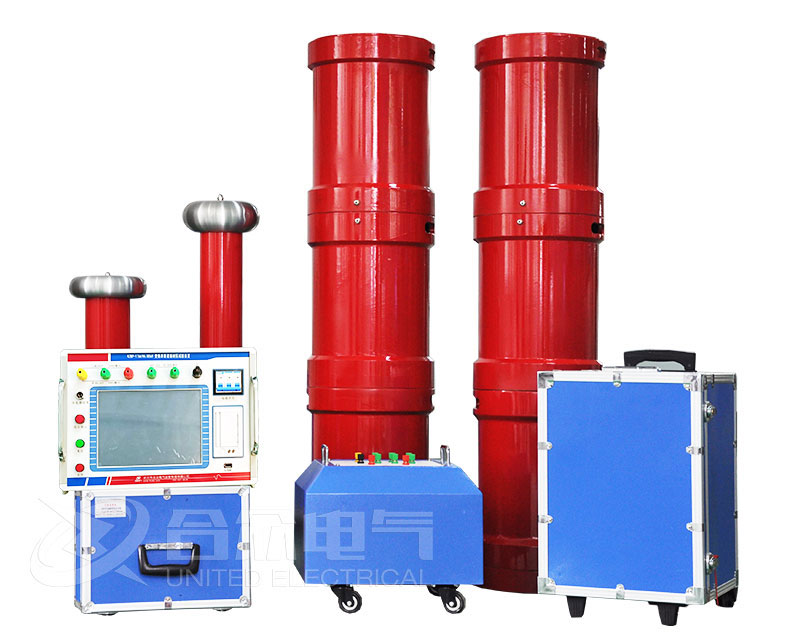

將耐壓試驗設備安裝好并進行調試，確認試驗設備狀態良好，會同委托單位、監理和廠家對試驗準備工作進行檢查確認，將試驗用無暈導線接到加壓套管A相，其余兩相可靠接地。

用兆歐表(2500V)測量絕緣電阻并做好記錄，數據無異常方可進行耐壓試驗；將試驗回路調至諧振狀態，在此過程中高壓輸出電壓不得高于100kV；將試驗電壓逐漸升高至耐壓試驗電壓，保持15min；將試驗電壓升高至耐壓試驗電壓，保持1min，并快速降壓至零，斷開試驗電源，高壓端掛接地線。

試驗過程中如果發生閃絡、擊穿或異常情況，應暫停試驗。試驗方應檢查試驗設備是否損壞，如有損壞須立即檢修。如屬GIS內部放電，廠家應確定放電位置，根據情況進行檢修。待雙方都準備好時才恢復試驗，根據放電發生時刻，試驗方與業主、廠家共同協商重新試驗的加壓程序。

耐壓完成后對GIS充分放電后再測量絕緣電阻并記錄，依次試驗其余兩相；

試驗結束，拆除接線、吊裝耐壓試驗設備并將GIS的一、二次接線恢復至試驗前狀態。
