使用說明

特別注意：

當測試旋紐按下工作時蜂鳴器發聲，提示有高壓出現在儀表的接線端和地端(LINE端和EARTH端)，在測試時,確保電路接地,通常儀表的接地保護端(GUARD端)接大地。

機械調零

功能開關⑥置于 OFF 位，調表針指示在“∞”刻度上。用起子轉動調零螺絲(安裝在前面板的中央)。

電池檢查

功能開關⑥置于BATT.CHECK 位，按下測試按紐當指針指示在 BATT.GOOD區起始端向右，則電池圍，電量足夠使絕緣電阻測試儀正常工作，否則需更換電池或需充電(C型)。2520 型略有不同，將功能開關⑥置于OFF位，按下測試按紐⑤并鎖住，再按BAATCHECK鍵，即可電池檢查。

注意：應避免此項長時間檢測，因為此時將比絕緣測試時消耗更大的電流。

絕緣阻抗測量

通常絕緣電阻測試儀的功能開關⑥置于 OFF 位，在進行測量時將它置于MΩ或GQ位，從儀表的地端③和分別引出兩根測試線到被測物的地端和大地，再將儀表的探頭接被測物測試點并按測試紐⑤(順時針方向旋轉后可自鎖)既可開始測量。

注意：應確保測試電路中不含有易被高壓所損害的元件。

絕緣阻值讀取

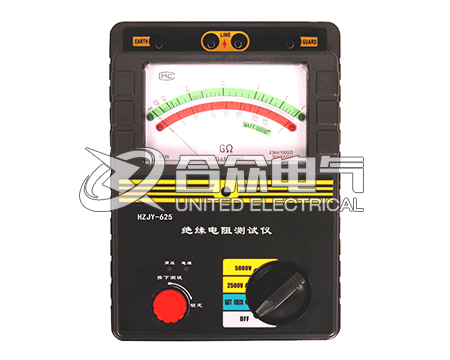

本絕緣電阻測試儀為了拓寬量程，內部采用了量程自動轉換電路，因此表盤為雙色刻度顯示，上檔為綠色區，下檔為橙色區，當儀表測量絕緣阻抗時，表盤上如紅色發光二極管亮，則絕緣阻值按橙色區內的刻度值讀取，如綠色發光二極管亮則絕緣阻值按綠色區內的刻度值讀取。根據電壓等級,儀表分為以下幾種型號：

2501型(2500V) 單檔

2502 型(5000V) 單檔

2550型(2500V、5000V) 雙檔

2503 型(5000V、10000V) 雙檔

三檔2520型(500V、1000V、2500V)

單檔(2501型、2502型)直接讀取。

雙檔 2550 型 2500V 檔、2503型 5000V 檔按黑色字體讀取。

2550型5000V檔、2503型10000V檔按紅色字體讀取。

三檔 2520型500V檔按蘭色字體讀取。

1000V檔按黑色字體讀取。

2500V檔按紅色字體讀取:注意:該儀表為水平放置，傾斜將產生讀數誤差。

電池更換

松開機殼后面板螺絲，打開電池盒蓋，換下全部電池。當儀表用于零下溫度時，建議使用堿性電池，一般電池可能在零下溫度失效。

電池充電(C)型

帶有“C”的儀表是裝有大容量高性能的鎳氫可充電池。外配專業鎳氨充電器。儀表進行電池檢查，電池電量不足時，應及時給儀表充電。充電大約3小時以內充滿。充電器亮紅燈是正在充電，亮綠燈時表示充滿。智能充電器具有過沖保護功能。電池電量不足插入充電器220V 供電可臨時使用，不影響測試，但是充電電池確保無損壞。
