接線方式

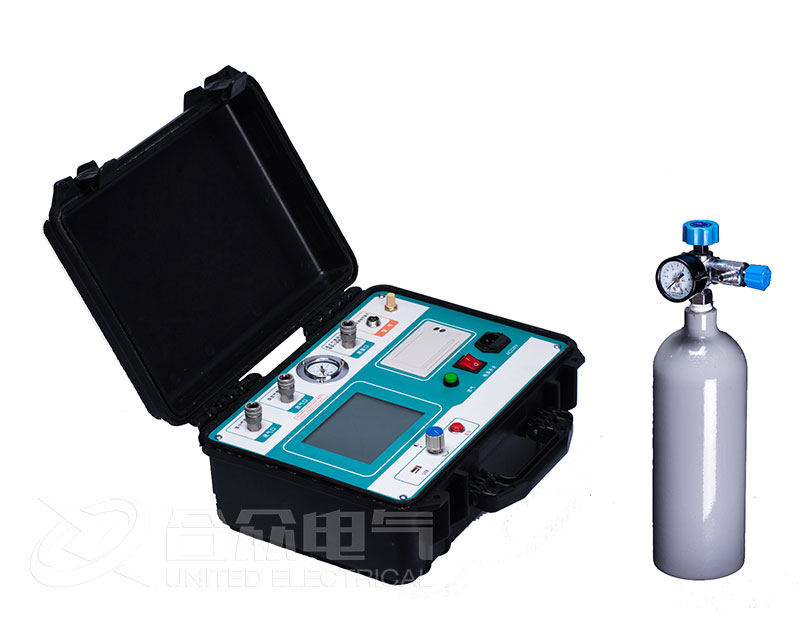

現場校驗SF6密度繼電器時請按儀器使用說明書接線圖接線，使用儀器配置的配件連接好氣路與線路。進氣管連接SF6氣體密度繼電器校驗儀進氣口與氣瓶，放氣管連接放氣口，測量氣管連接儀器的測量口，并通過公共接頭和過渡接頭與待檢測的SF6密度繼電器連接，公共接頭與過渡接頭見附錄二。六芯測試線連接儀器與接線柜上相應的測試點，根據測試目標，把配備的六芯測試線一頭與儀器面板上的信號接口相連接，帶鱷魚夾的那頭根據測試信號分別與密度繼電器的接線柜上的信號插座對接，不使用的鱷魚夾需閑置，不要與其它鱷魚夾接觸。測試一個信號時（單報警、單閉鎖１或者單閉鎖２三者其中之一）應只接相應的測試信號，并在操作界面上選擇“單信號”，系統會自動識別。

參數設置

在主界面中光標選定“密度繼電器校驗”項，“按下選定”進入密度繼電器校驗參數設置界面。在該界面中通過旋轉鼠標可以設置上限壓力、檢測次數、溫度采集、信號類型4個參數。

上限壓力：是指校驗密度繼電器時由進氣到放氣的切換壓力值?！鞍聪逻x定”會依次反顯選中數值的十分位、百分位、千分位，選中一位后左右旋轉鼠標即可在0～9之間變化，壓力值設置范圍在0.001MPa～0.999MPa之間，默認值為0.1MPa。

檢測次數：是用于設置充放氣的循環次數，“按下選定”可在１、２、３之間選擇，默認值為1。

溫度采集：是用于選擇系統采集溫度的方式，有“系統”和“輸入”兩個選項?！跋到y(tǒng)”是指由系統自帶的傳感器檢測環境溫度，“輸入”是指由用戶用紅外測溫儀測試密度繼電器的內部溫度，然后手動輸入。默認為系統采集，光標移動至溫度采集，“按下選定”在系統與輸入之間切換。當為輸入時，光標會選中輸入后的溫度值，然后左右旋轉鼠標即可設置溫度值。

信號類型：是用于選擇測試的信號類型，有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”，“按下選定”可來回切換。

下面分別對三個選項進行詳細說明：

單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。

單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。

雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。

參數設置完成后，點擊“確定”項，系統進入SF6密度繼電器校驗測試界面，點擊“返回”項，系統返回上一界面。
