水內冷發電機絕緣電阻測試儀主要特點

1、采用32位微控制器控制，全中文操作界面，操作方便。

2、自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、10分鐘的絕緣電阻值，便于分析。

3、輸出電流大，(2500V下輸出大于20mA)。

4、高壓發生模塊采用全封閉技術，內部有保護電阻，安全可靠。

5、抗干擾能力強，能滿足超高壓變電站現場操作。

6、測試完畢自動放電，并實時監控放電過程。

水內冷發電機絕緣電阻測試儀各部分功能

液晶鍵盤：負責鍵盤、顯示。

分壓電路：2.5 kV的高壓，轉換成5V，便于AD采集。

測量電路：負責數據采集，電流變換等。

控制器：將所有上述模塊連接，完成測量。

數控調壓器：采用PWM電路高效率產0-5V標準輸出。

DC-DC 2.5kV：采用升壓變壓器，高效轉換，輸出2.5kV的直流高壓。具有短路保護功能。

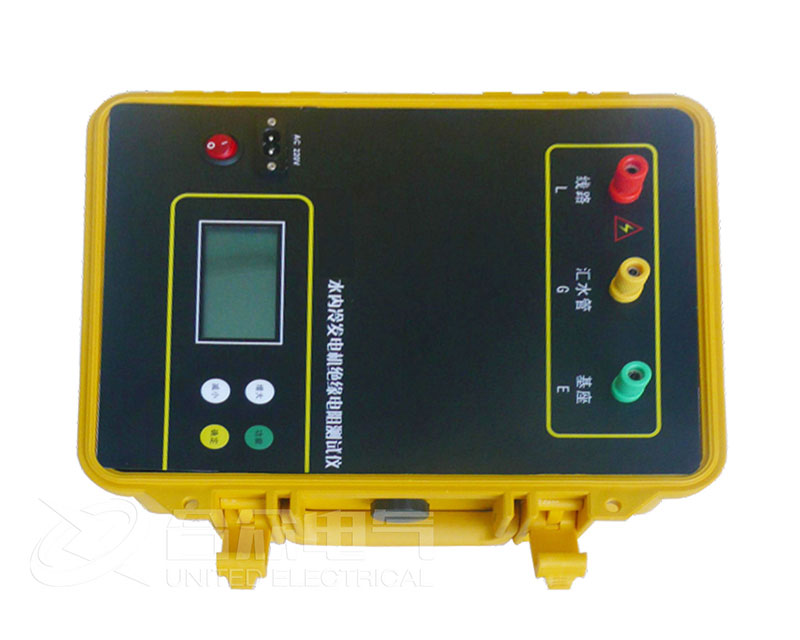

水內冷發電機絕緣電阻測試儀接線

1：線 路L  為高壓輸出端，由高壓電纜引至被測線端，例如接至電機繞組。

2：匯水管G  接到水內冷發電機的匯水管上。（注：有多個匯水管出口時，應當用截面積大于2.5mm2的銅導線將各匯水管口連接，以保障測量值的準確度。）如果不是測量水內冷發電機，將該端子懸空即可。

3：電源插座 AC 220V

4：電源開關

5：基座E  接在發電機的機座上。如果不是測量水內冷發電機，將該端子接被測設備絕緣的外殼。

6：按鍵區【增大】、【減小】、【功能】、【確定】

7：液晶顯示屏
