開機默認方式。

按下基本測試鍵，儀器工作于基本測試方式。

普通線圈測試模式

匝間沖擊耐壓試驗儀對被測線圈進行測試。

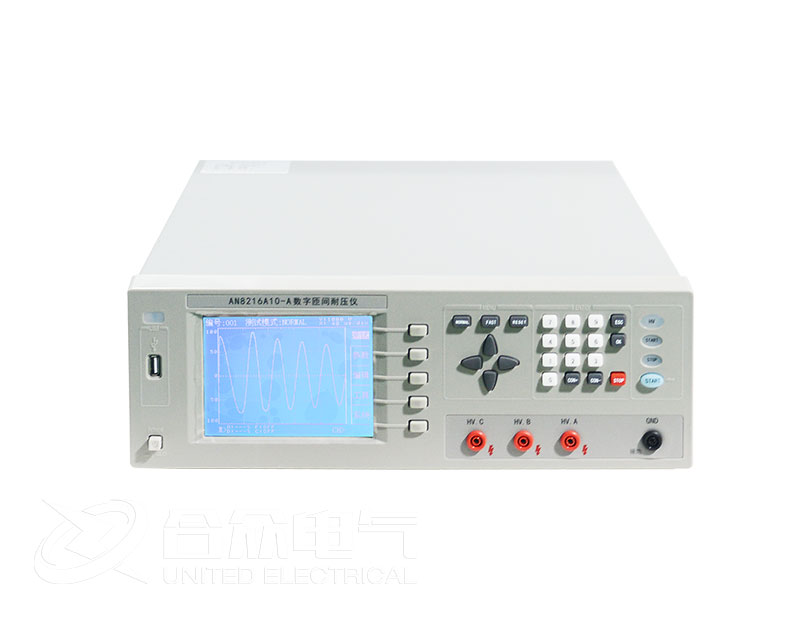

液晶顯示器的波形顯示區右上角顯示“NORMAL”字符表示默認的常規模式。

1. 任何時候按下測試鍵，“測試”字符高亮（即白底藍字）儀器進入待測狀態。

載入的為上一次測試時的標準波形及其參數。若需更換標準波形及其參數，請先進入?yún)?shù)狀態加載相應編號的標準波形及其參數；或進入編輯狀態重新編輯標準波形及其參數。

測試狀態下，ESC鍵可用作顯示刷新確認。

2. 將高壓測試端頭可靠地連接到被測線圈兩端。

3. 按下啟動鍵（或由外部設備給出“START”信號）匝間沖擊耐壓試驗儀測試啟動。

每測試一次液晶顯示器即顯示測試波形及其判斷結果。

沖擊次數設定為1~9范圍時，測試結果若有不合格或測試次數到時匝間沖擊耐壓試驗儀停止測試，進入待測狀態。沖擊次數設定為連續INT方式時，儀器連續測試。只有按下停止鍵時，儀器停止測試，進入待測狀態。

4. 測試結果的顯示方法：

對已選擇的判斷項全部合格時，顯示“合格”。若有一項不合格時顯示“不合格”，參數高亮顯示。對已選擇的判斷項顯示計算結果，未選擇的判斷項顯示“OFF”。詳細信息可進入查詢狀態下進行查詢。

“A”代表“AREA SIZE”： 面積比較

“D”代表“DIFF AREA”： 面積差比較

“F”代表“FLUTTER VALUE”： 電暈放電量比較

“C”代表“ZERO CROSS”： 相位比較

5. HANDER控制口方式時，對于多繞組的線圈測試，在一個繞組測試完畢，需由外部設備給出“READY”信號置位，退出測試，方可啟動另一繞組的測試。

6. 出現不合格繞組時（不合格聲響方式），伴隨有聲光報警，按下停止鍵（或由外部設備給出“STOP”信號），報警結束，并準備下一次測試。

7. 任何時候按下停止鍵（或由外部設備給出“STOP”信號），儀器停止測試,進入待測狀態。

快速測試模式（普通線圈、三相電機）

00號存儲單元為快速測試模式特定單元?？焖贉y試模式下，按▲、▼鍵，改變沖擊電壓；按?、?鍵，不同采樣頻率的波形會顯示在波形顯示區，當出現理想波形后，只要按下OK鍵,當前波形方可被存儲為標準波形。

匝間沖擊耐壓試驗儀普通線圈快速測試模式

1． 載入00號存儲單元（快速測試專用）的設置，儀器進入快速測試待測狀態。

2． 連接好被測線圈繞組。

3． 按下啟動鍵（或由外部腳踏開關給出“START”信號）匝間沖擊耐壓試驗儀測試啟動。按▲、▼鍵，改變沖擊電壓；按?、?鍵選擇采樣頻率。

4． 按下OK鍵,當前波形被存儲為標準波形。

5． 其他基本操作參照4.1.1 普通線圈測試模式。
