絕緣電阻測試影響因素和分析判斷

1、影響因素

影響絕緣電阻的因素很多，下面分別給予簡述。

(1)濕度影響。

當絕緣物在濕度較大的環境中時，其表面會吸收潮氣形成水膜，致使其表面電導電流增加，使絕緣電阻顯著下降。此外，某些絕緣材料具有毛細管作用，會吸收較多的水分，使電導增加，致使總體絕緣下降。針對這-情況，應加上等電位屏蔽。要求相對濕度小于80%。

(2)溫度影響。

溫度上升，許多絕緣材料的絕緣電阻都會明顯下降，因?yàn)闇囟壬呤菇^緣材料的原子、分子運動加劇，原來的分子結構變得松散，帶電的離子在電場的作用下，產生移動而傳遞電子，于是絕緣材料的絕緣能力下降。針對這一因素，試驗人員應將測試結果換算到同一溫度下進行縱橫向比較，如果試驗數據相差很大，且不合乎試驗規程，應根據試驗結果，分析絕緣是否有老化或受潮現象。

(3)表面狀態的影響。

表面的污染、受潮使絕緣物的表面電阻率下降，從而使絕緣電阻也下降。或油污等污穢物質，些污穢物質大多能夠享，使絕緣暢表面電阻降低，但這不代表絕緣體的真實情況。針對這一情況，通常要用清掃手段，把絕緣體表面揩拭干凈，這樣被測試物的絕緣電阻值就會大大提高。

(4)試驗電壓大小的影響。

(5)電氣設備上剩余電荷的影響。

重復測量時，由于殘余電荷的存在，使重 量時所得到的充電電流和吸收電流比前一次小，造成絕緣電阻假增現象。因此，每測一次絕緣電阻后應將被測試品充分放電，做到放電時間大于充電時間，以利于殘余電荷放盡。

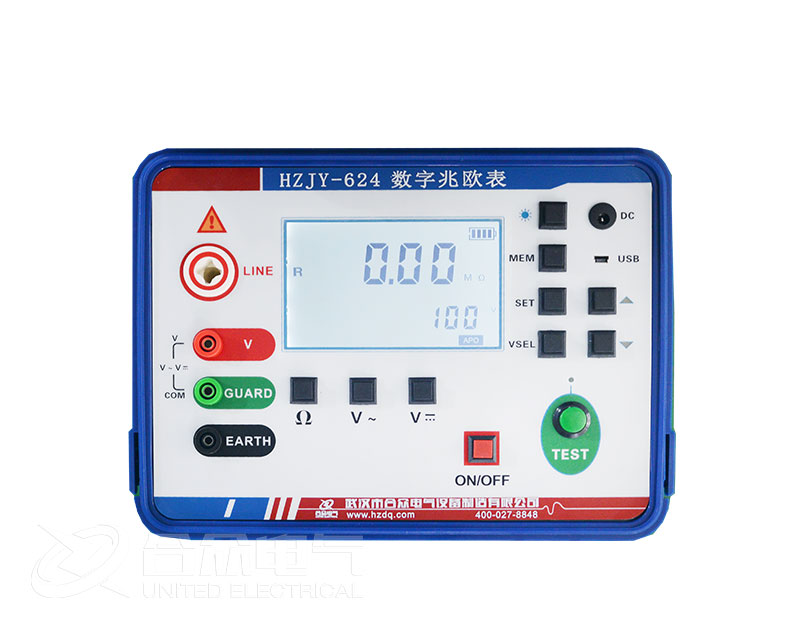

(6)兆歐表（絕緣電阻測試儀）容量的影響。

(7)接線和表計型式的影響。

使得數據不準確，因此，可選擇合適電壓等級的兆歐表。接線要正確(測量端接表的“L"端，接地端接表的“E”端，蔽端接表的“G”端)，驅動轉速為120轉/分。只有通過正確的操作方法，才能測得一個比較真實的試驗數據。

 2、分析判斷

（1）絕緣電阻應該大于規定的允許值。

（2）應將測得的值和同一設備過去的數據(包括出廠數據)；各相之間的數據；同類設備的數據進行比較。

（3）在分析判斷時，應充分地排除各種影響因素，如濕度、溫度、表面污染等。
