抗干擾異頻介損測試儀試驗操作面板說明

抗干擾異頻介損測試儀按鍵功能:

“背光”鍵開啟或關閉液晶屏背光燈;

“向上”和“向下”鍵移動光標或修改數據;

“復位”鍵將儀器內部主CPU復位;

“取消”鍵返回上一級菜單;

“確認”選定光標指定菜單。

液晶顯示屏(液晶屏應避免長時間陽光暴曬,避免重物擠壓和利器劃傷)。

功能:大屏幕(105mm×65mm)中文菜顯示,每一步操作清晰明了。

da鍵

功能:自激輸出,抗干擾異頻介損測試儀內部為自激輸出變壓器的一端(變壓器另一端通過dn接地),自激法測試CVT介損時連接到 CVT的自激線圈上, da, dn為CVT提供測量所需高壓電源。

dn
功能:自激輸出端,抗干擾異頻介損測試儀內部為自激輸出變壓器的一端, da, dn 為 CVT 提供測量所需高壓電源。

注意:因低壓輸出電流大,應采用儀器專用連接線連接到CVT二次繞組并使其接觸良好,選擇正、反接法測量時,此輸出關閉。

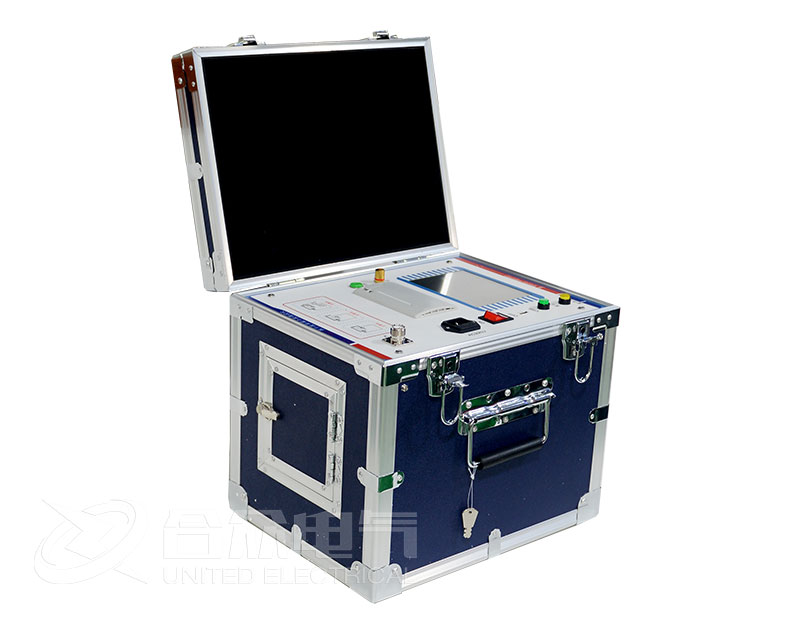

抗干擾異頻介損測試儀

接地接線柱

功能:儀器保護接地。

注意:抗干擾異頻介損測試儀內部自帶接地保護裝置,測試中應當保證可靠接入地網。否則儀器將自動產生保護不開始升壓測試。

標準電容器輸入Cn插座

功能:外接標準測試信號。

接線方法:外標準測試時電纜芯線接標準電容測試端,電纜屏蔽層接標準電容器屏蔽極。外標準測試時不管是正接法還是反接法測量,標準電容器接線方法不變。此方式用于外接高電壓等級標準電容器,實現高電壓介質損耗測量。

試品低壓輸入Cx插座

功能:正接法時輸入被試品測試信號。

接線方法:插座中心連接黑色信號線芯線;金屬外殼接黑色信號線屏蔽層;正接法時芯線接被試品低壓信號端,若被試品低壓信號端有屏蔽極(如低壓端的屏蔽環),則可將屏蔽層接于屏蔽極,無屏蔽極時屏蔽層懸空。

注意:在啟動測試的過程中嚴禁下插頭,以防被試品電流經人體入地。

用標準介損器或標準電容器檢測正接法精度時,應使用全屏蔽插頭連接介損器或標準電容器,否則暴露的芯線可能受到干擾引起誤差。

測試過程中應保證插座中心測試芯線與被試品低壓端零電阻連接,否則可能引起測量結果的數據波動。強干擾下拆除接線時,應在保持電纜接地狀態下斷開連接,以防感應電擊。

打印機

功能:顯示可打印數據時,將光標移動至“打印”項按確認鍵打印。

注意:打印機為全自動熱敏打印機,打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙,首先按下打印機下部凸起的按鈕,打印機蓋板將自動彈起,然后按順序?qū)⒋蛴〖埛湃氪蛴〖垈}內并留少許部分在外面,最后合上打印機蓋板。


高壓指示燈

功能:抗干擾異頻介損測試儀測量過程中配合儀器內部喇叭發出一定頻率的閃燈和提示音。


U盤接口

功能:把儀器內部保存的測試數據導入并保存到U盤中。
注意:數據傳輸過程當中嚴禁拔出U盤,只有當數據傳輸完畢后并且液晶屏上出現拔出U盤的提示后,方可拔出U盤,否則有可能燒毀U盤。

總電源開關
功能:打開此關,儀器上電進入工作狀態。關閉此開關,也同時關閉儀器內部所有電源系統,緊急情況應立即關閉此開關并拔掉輸入電源線。

電源輸入插座

功能:提供儀器工作電源。

接線方法:使用標準插座與市電或發電機相連接。

注意:電源插座內部帶有保險管保護裝置,不正常情況下可燒毀保險管保使儀器斷電,保護儀器內部。


高壓輸出 HV插座,外設保護門。

功能:抗干擾異頻介損測試儀變頻高壓輸出;檢測反接線試品電流;內部標準電容器的高壓端。

接線方法:插座中心連接紅色高壓線芯線;金屬外殼連接紅色高壓線屏蔽層;正接法時芯線和屏蔽層都可以作加壓線對被試品高壓端加壓;反接法時只能用芯線對被試品高壓端加壓,若試品高壓端有屏蔽極(如高壓端的屏蔽環),則可將屏蔽層接于屏蔽極,無屏蔽極時屏蔽層懸空。

注意:在啟動測試的過程中此插座帶有高壓有觸電危險,絕對禁止觸碰高壓插座及與之相連的相關設備。用標準介損器或標準電容器檢測正接法精度時,應使用全屏蔽l頭連接介損器或標準電容器,否則暴露的芯線可能受到干擾引起誤差。
