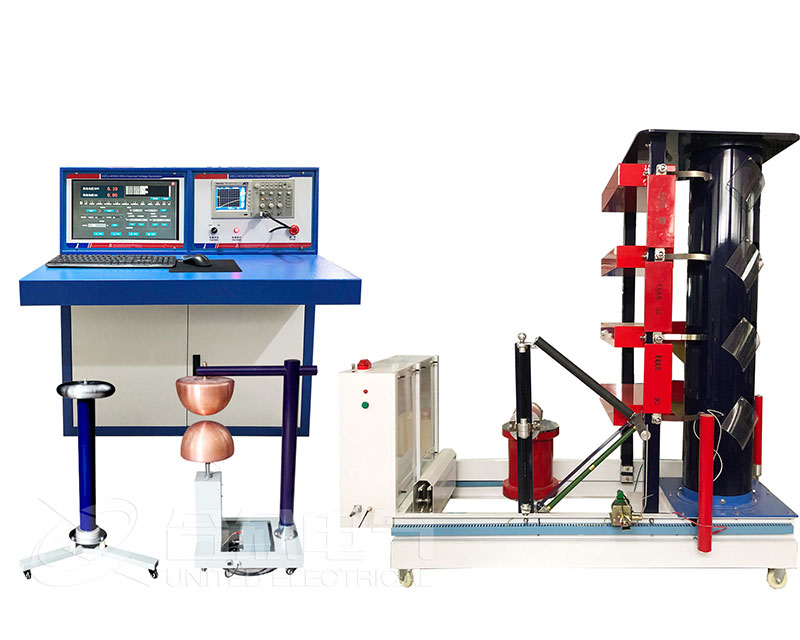

沖擊電壓發生器是一種產生脈沖波的高電壓發生裝置，用于研究電力設備遭受大氣過電壓和操作過電壓時的絕緣性能，同時，沖擊電壓的破壞作用不僅決定于幅值，還與波形陡度有關，所以也用于研究某些電力設備的陡截斷波絕緣性能。

  其它作用：

  用于納秒脈沖功率;

  用于大功率電子束和離子束、激光器的電源。

  沖擊電壓的波形

  雷電波是一種非周期性脈沖，它的參數具有統計性。它的波前時間(0一幅值時間)為0.5-10ps。半峰時間(0→幅值后又降到1/2幅值所需時間)約20~90us。研究表明累積頻率50%的波頭和波長分別為1.0~1.5us和40~50us。

  雷電沖擊電壓全波參數定義(波前時間半峰值時間)

  雷電沖擊電壓截波參數定義(波前時間、截斷時間、電壓跌落時間)

  操作沖擊電壓參數定義(波前時間，半峰值時間，90%峰值時間)

  沖擊電壓發生器額定電壓與被試品標準電壓關系

  操作過電壓波幅直接與系統有關，為標準電壓的若干倍，雷電過電壓的波幅與系統電壓無直接關系，但由于線路的絕緣水平、地電阻、保護設備的性能等原因，可能出現的雷電波幅值隨系統電壓的升高而上升。
