直流高壓成套裝置，直流高壓發生器

  直流高壓成套裝置的校驗，高壓電壓測量裝置的校驗

  直流高壓發生器輸出電壓應經認可的直流高壓標準測量裝置校驗，其測量的不確定度應不大于3%。

  高壓側電流測量裝置的校驗。

  高壓側電流回路中串接一塊直流標準電流表進行校驗，標準電流表的準確度應比高電壓側電流測量裝置標稱的準確度高兩級，高電壓側電流測量裝置的測量不確定度應不大于0.5%。

  短時穩定度，直流高電壓發生器在開機5min內，輸出電壓的漂移值應不大于額定輸出電壓的1%。

  校驗周期，直流高壓成套裝置，直流高壓發生器應每年校驗一次。

  紋波的測量，對現場搭建的直流高壓試驗回路要測量紋波系數。

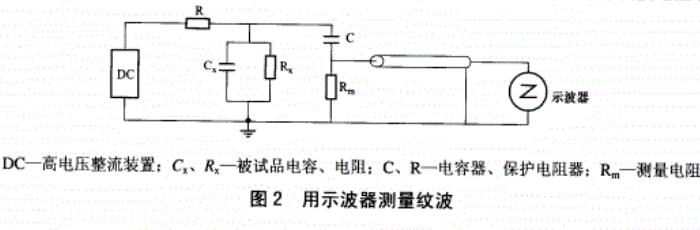

  用示波器測量紋波，圖2中高電壓電容器C隔離直流成分，應使Rm≥1/0C，則紋波成分全部出現在R.上，示波器顯示R。上的紋波。如果紋波成分比較大，可以在R.上抽頭，按一定的比例將一部分紋波送至示波器。

  濾波電容器，試驗小電容量的試品并要求準確讀取電流值時，例如測量帶并聯電阻的閥型避雷器電導電流時，應加濾波電容器。濾波電容器一般取0.01uF~0.1uF。對于電容量較大的試品，如電纜、發電機、變壓器等，通常不用濾波電容器。

  對泄漏電流很小，并僅作粗略檢查性的試驗，如測量斷路器支持瓷套及拉桿的泄漏電流，也可不用濾波電容器。
