變壓器繞組直流電阻測量

  繞組電阻測量是檢查線圈內部導線、引線與線圈的焊接質量，線圈所用導線的規格是否符合設計，以及分接開關、套管等載流部分的接觸是否良好。

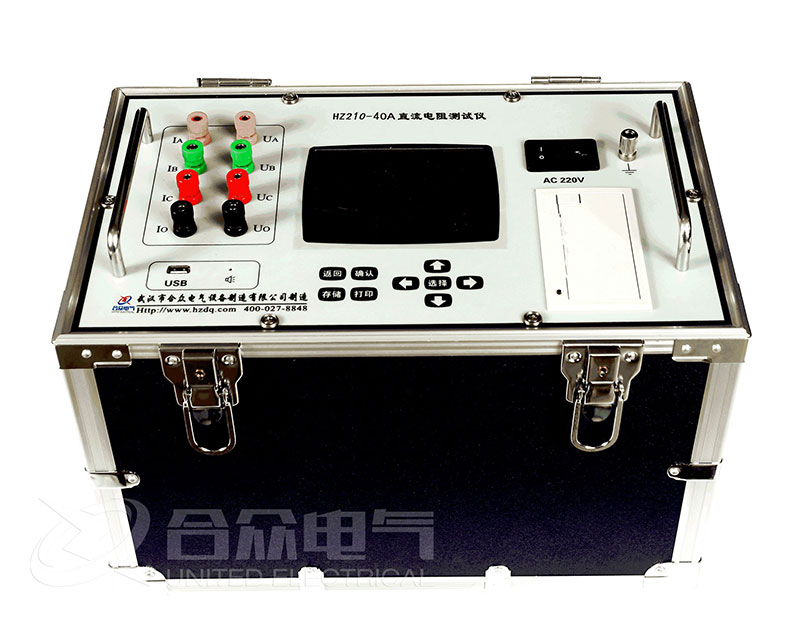

  一般使用直流電阻測試儀測量，應在所有分接下測量其繞組電阻。直流電阻測試儀進行繞組電組測量時，必須準確記錄繞組溫度;變壓器引線裝配完工后測量繞組電阻時，器身不應停放在空氣流動較快和周圍空氣溫度變化較大的場所，此時記錄環境溫度;總裝配完工后，對于干式變壓器，繞組溫度應取繞組表面不少于三點溫度的平均值;對于油浸式變壓器，在油溫度己經穩定后，向被試變壓器溫度計座內注入至少2/3深度以上的變壓器油，并插入溫度計;此時可將油頂層溫度作為繞組溫度，對于大型變壓器應取油平均溫度人選為繞組溫度。

  油浸式配變判定方法按GB/T6451-1999第6.1條規定：

  對1600kVA及以下的變壓器，直流電阻不平衡率相為4%，線為2%; 2000kVA及以上的變壓器，直流電阻不平衡率相(有中性點引出時)為2%，線(無中性點引出時)為1%。如果由于線材及引線結構等原因使直流電阻不平衡率超過上述值時，除應在出廠試驗記錄中記錄實測值外，應寫明引起這一偏差的原因。

  干式變壓器判定方法按GB/T10228-1997第4.6條規定：

  對于2500kVA及以下的配電變壓器，其不平衡相為4%，線為2%; 630kVA及以上的電力變壓器，其不平衡以上的電力電壓器，其不平衡率(有中性點引出時)為2%，線(無中性點引出時)為2%。

  注：

  (1)直流電阻不衡率應以三相實測最大值減最小值作分子，三相實測平均值作分母計算。

  (2)對所有引出的相應端子間的電阻值均應進行測量比較。
