沖擊電壓發生器的電壓波形

  沖擊電壓發生器是需要沖擊交直流電壓時可以用到的專業設備。電壓的波形可以很好反映沖擊電壓的效果,關于沖擊電壓發生器的電壓波形,武漢合眾電氣做出如下講解。

  沖擊電壓試驗常用到的波形有標準雷電沖擊波形、 波尾截?cái)嗟臉?biāo)準雷電沖擊波形、標準操作沖擊波形、陡波波形及其他特殊要求的波形。對于波形參數的定義可參考GB/T16927《高電壓試驗技術》的規定。

  這里需要特別提出的是,沖擊電壓試驗回路的輸出波形與試品、試驗設備的部件接入及周圍接地體的距離都有密切關系,因此沖擊試驗的難點及大部分工作也就是調波工作。能否獲得滿足標準要求的沖擊波形是沖擊試驗的關鍵。

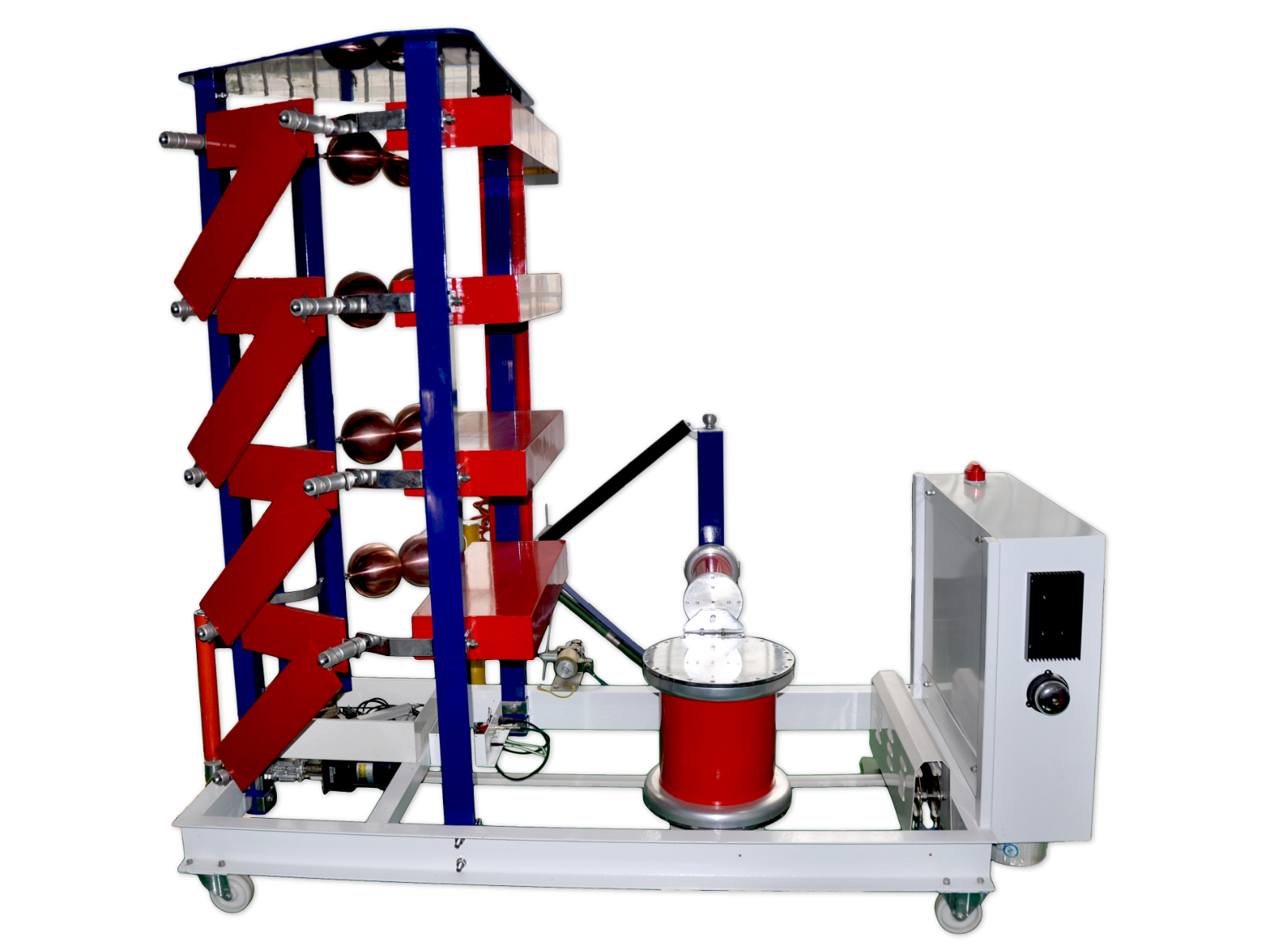

沖擊電壓發生器
  通常指的波形調節就是調節沖擊波形的波頭時間和波尾時間,對于截波試驗還要求調節截?cái)鄷r(shí)間,對于陡波試驗則要求調節波形的陡度。

  以電容負載為例說明調波的步驟:

  初選調波電阻值:

  要得到所需的沖擊波形,需調節波頭、波尾電阻,因影響因素很多,其阻值難于事前確定,可用下式初定選?。?br />
  式中:-波頭電阻阻值kW

  -波尾電阻值W

  -本體沖擊電容mF

  -負荷電容mF,包括試品入口電容,沖擊分壓器電容、各寄生電容

  -沖擊波頭時間ms

  -沖擊波尾時間ms

  調節沖擊波形、確定效率:

  接入初選的調波電阻、被試品、沖擊分壓器,用發生器產生約0.6倍試驗電壓值的沖擊電壓,調節電阻使沖擊波形達到要求。用示波器拍攝波形,求得效率,確定正式試驗時的充電電壓值。

  實際上,對于不同的被試品,特別是小電感負載,發生器的調波非常復雜,可能需要改變發生器本體的連接方式,采用多級并聯再串聯等連線方式。因此需要在實際使用中積累經驗。

  以上是沖擊電壓發生器的電壓波形,如果對儀器有需求,可點擊客服咨詢聯系到我們。
