10kv電纜耐壓試驗要求

  1、10kV電纜直流耐壓試驗的電壓是40kV。

  2、電纜直流耐壓試驗為額定電壓4倍，時間是1分鐘。交流工頻耐壓試驗屬于破壞性試驗，電壓為額定電壓的2.5倍，時間為1分鐘。

  3、耐壓試驗測試(puncture test)是檢驗電器、電氣設備、電氣裝置、電氣線路和電工安全用具等承受過電壓能力的主要方法之一。分電纜工頻耐壓試驗和電纜直流耐壓試驗兩種。

  4、電纜工頻耐壓試驗其試驗電壓為被試設備額定電壓的一倍多至數倍，不低于1000V。其加壓時間：對于以瓷和液體為主要絕緣的設備為1分鐘，對于以有機固體為主要絕緣的設備為5分鐘，對于電壓互感器為3分鐘，對于油浸電力電纜為10分鐘。

  5、電纜直流耐壓試驗可通過不同試驗電壓時泄漏電流的數值、繪制泄漏電流—電壓特性曲線。電氣設備經耐壓試驗?zāi)軌虬l(fā)現絕緣的局部缺陷、受潮及老化。

  10kv電纜耐壓試驗標準，10KV電纜是一般有6/10KV和8.7/10KV兩種，這兩種電纜的耐壓試驗電壓是不相同的，6/10KV是施加21KV交流電5分鐘，電纜不擊穿;而8.7/10KV則是施加30.5KV交流電5分鐘，電纜不擊穿。試驗的依據為GB/T12706.2-2008 ,試驗方法標準為GB/T 3048.7，電氣裝置安裝工程電氣設備交接試驗標準GB50150-91，剛安裝完用GB50150-91，正常試驗按DL/T-596，試驗要求看GB/T 12706-2008《1kV到35kV擠包絕緣電力電纜》，試驗方法看GB/T 3048-2007《電線電纜電性能試驗方法》

  GB50150-2006《電氣設備交接試驗標準》，DLT 849.6-2004 《電力設備專用測試儀器通用技術條件第6部分高壓諧振試驗裝置》，DL/T 596-1996 《電力設備預防性試驗規程》，GB10229-88 《電抗器》，GB1094 《電力變壓器》，GB50150-91-2006 《電氣裝置安裝工程電氣設備交接試驗標準》，DL/T 596-1996 《電力設備預防性試驗規程》，GB1094.1-GB1094.6-96 《外殼防護等級》，GB2900《電工名詞術語》，GB/T16927.1~2-1997《高電壓試驗技術》。

  10kv電纜耐壓試驗方案

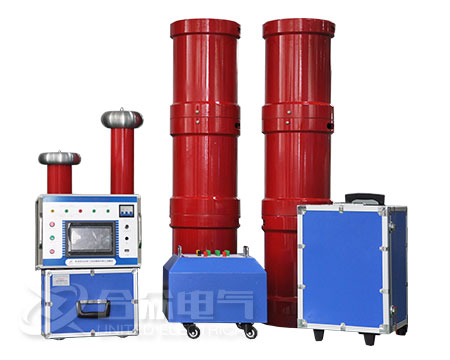

  試驗方案名稱：變頻串聯諧振試驗裝置，10kv電纜耐壓試驗

  試驗對象：35kV，截面積300mm2，長度500m以內電纜的交流耐壓試驗

  10kv電纜耐壓試驗試驗步驟及技術措施

  1、試驗方法： 用5000V兆歐表依次測量各相線芯對其他兩相及金屬套的絕緣電阻，金屬套及非被測試相線芯接地。測量前將被測線芯接地，使其充分放電，放電時間一般為2—5 分鐘，由于存在吸收現象，兆歐表讀數隨時間逐步放大，測量時應讀取絕緣電阻的穩定值作為電纜的絕緣電阻值。

  2、測量步驟：

  1)測量并記錄環境溫度、相對濕度、電纜銘牌、儀器名稱及編號;

  2)將所有被試部分充分放電，非被測試相電纜線芯及金屬套接地;

  3)將兆歐表接地端子(E)用接電線與接地導體連接好，兆歐表火線端子(L)接至被測位的引出端頭上，兆歐表讀數穩定后記錄絕緣電阻值，拆除兆歐表各相線;

  4)將被試電纜對地放電并接地;

  5)依照此步驟測試其他兩相。

  3、電纜耐壓試驗結果判斷：如果耐壓試驗中未發生放電擊穿現象，則認為耐壓試驗通過。
