真空開關真空度測試儀的用途分為兩類：

１、用于真空滅弧室生產線中滅弧室的質量控制和斷路器生產廠家的滅弧室入庫檢驗。

２、真空度測試儀用于檢測安裝開關整機上的真空滅弧室的真空度。這類檢測主要用于供電部門的例行檢修及容量試驗中對真空滅弧室承受能力的判定。

真空開關真空度測試儀試驗操作方法：

1、連線

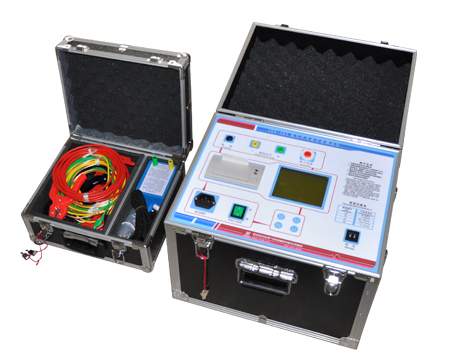

將面板上的磁控電流輸出端通過導線與磁控線圈相連，使滅弧室觸頭至于分狀態，(線圈套于滅弧室外)將高壓線和信號輸入線分別接滅弧室的動端與靜端。注意，高壓線應懸空。(如上圖所示)

注意：線圈與高壓輸出端應留有足夠距離。檢查連線正確后便可開機。將儀器面板的電源開關鍵按向“ＯＮ”，顯示屏zui高位即顯示閃爍“Ｐ.”字，說明儀器運行正常，若不顯示Ｐ,則按一下復位鍵便會顯示Ｐ，否則主機有故障，以上正常后便可以測量。

2、管型選擇

測量時首先選擇管型，儀器內已存入多種管型，具體見后附表格。１、管型選擇操作方式：

按[選擇鍵]使其指示燈亮，用[＋鍵]或[－鍵]調管型參數，當管型顯示器與所測管型代號一致時便可，再按[選擇鍵]使其指示燈滅，按[測量鍵]使其指示燈亮，儀器處于測量狀態。

3、若說明書中沒有給出要測的管型時，可用尺寸相近，接線方式相同的管型代替。

4、如果沒有可代用的參數，則可按[校驗鍵]，這樣可直接給出電離電流，一般來說，電離電流(Ａ)較真空度(Ｐa)?。矀€(gè)數量級。

5、測量步驟：

按鍵均處于無效狀態或僅[校驗鍵]有效時，按下[測量鍵]，儀器便自動完成所有測量、計算、顯示、全過程，直接給出滅弧室的真空度值(或電流值)。若需打印測量結果，再按打印鍵，則直接打印出測量結果。

儀器內計算機執行測量步驟如下：

啟動高壓→測漏電電流→自動關閉高壓，接通充電開關→電壓到規定值→重新啟動高壓，同時啟動磁控電流，測量漏電＋電離漏電→扣除漏電→電流轉成真空度值→顯示、打印。若[校驗鍵]有效，則顯示電流值。

真空度測試儀采用兩次啟動高壓的方法，若儀器第一次啟動高壓后又回到初始狀態，"P"字閃爍,此時為儀器拒檢。應檢查真空管是否處于合的狀態，如不是，則該管已嚴重漏氣或完全泄漏。

6、打印

按打印鍵，則打印本次的測量結果。

7、復位

按復位鍵，儀器回到初始狀態。

8、關于按鍵

面板上所有的按鍵，其上面的指示燈亮則表示按鍵有效，反之則無效。若該鍵有效時，再按該鍵，則指示燈滅，鍵處于無效狀態。
