交直流耐壓試驗的容量分析及結果的判斷方法

交直流耐壓試驗所用高壓設備的容量的計算與分析
試驗所用設備中升壓變壓器容量應根據被測變壓器的容量來決定。如果容量太小,施壓時因泄漏電流劇增會造成變壓器輸出電壓明顯降低,影響對測試結果的正確判斷。升壓變壓器一般要滿足兩個條件:(1)在正常連續耐壓試驗時,變壓器繞組溫升不應超過允許值;(2)當被測變壓器擊穿時變壓器要能提供足夠大的電流通過絕緣的擊穿點。

根據第一個條件可用近似公式估算升壓變壓器容量:
其中:P——試驗變壓器容量,kVA。f——試驗頻率,HZ。U——試樣絕緣幾何容量。
如果按式(3-1),低壓變壓器耐壓試驗變壓器容量一般選用0.5kVA以上是可行的,但由于變壓器容量與其短路阻抗有關,變壓器短路阻抗必須足夠小,以保證在可能最小試驗電壓下被試變壓器擊穿時電流輸出不小于0.5A,該電流值是IEC規定的。此電流實際上也就是變壓器輸出時高壓繞組的短路電流,一般 %取5~10之間。

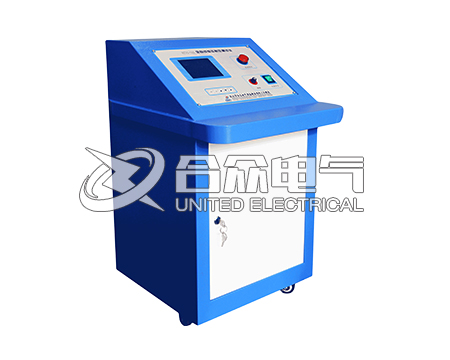

低壓耐壓測試儀
其中:S——變壓器容量,KVA。Umax——變壓器輸出最高試驗電壓,KV。Umin——變壓器輸出最小低試驗電壓,KVI——試樣擊穿時變壓器必須輸出的電流, 規定uk%——變壓器短路阻抗百分值,在5~10之間。
根據低壓電器產品標準取 Umax=3.5KV,Umin=1KV, I=0.5A, uk%取10,代入式(3-2)得:從上面的計算結果可以看到一般情況下試驗變壓器容量大于0.6 kVA即可,但考慮留有余地取0.75 kVA。

交直流耐壓試驗結果的判斷方法

如果在試驗過程中發生電壓下降或發生擊穿信號,這時不要輕易判斷變壓器擊穿。應繼續進一步測試,做進一步的證實:
1、用兆歐表測其絕緣電阻,若絕緣電阻為零或接近于零,則判為擊穿;或進行二次升壓試驗,電壓逐步施加,若是擊穿,在電壓加到一定值時,可觀察到擊穿點附近出現連續的火花放電或發熱冒煙,則判為擊穿。若第二次施壓,電壓上升了又下降,電流表的指針擺動劇烈,則判為飛弧不合格。
2、若絕緣電阻沒有太大變化,或二次升壓后可持續1min無擊穿動作,則認為第一次擊穿是空氣間隙擊穿(塵埃等物質引起),我們通常稱為飛弧 。外加電壓消失后,擊穿間隙立即自行復原,變壓器的絕緣電阻不會發生變化,變壓器的絕緣性能沒有發生變化,不能判定為不合格。
