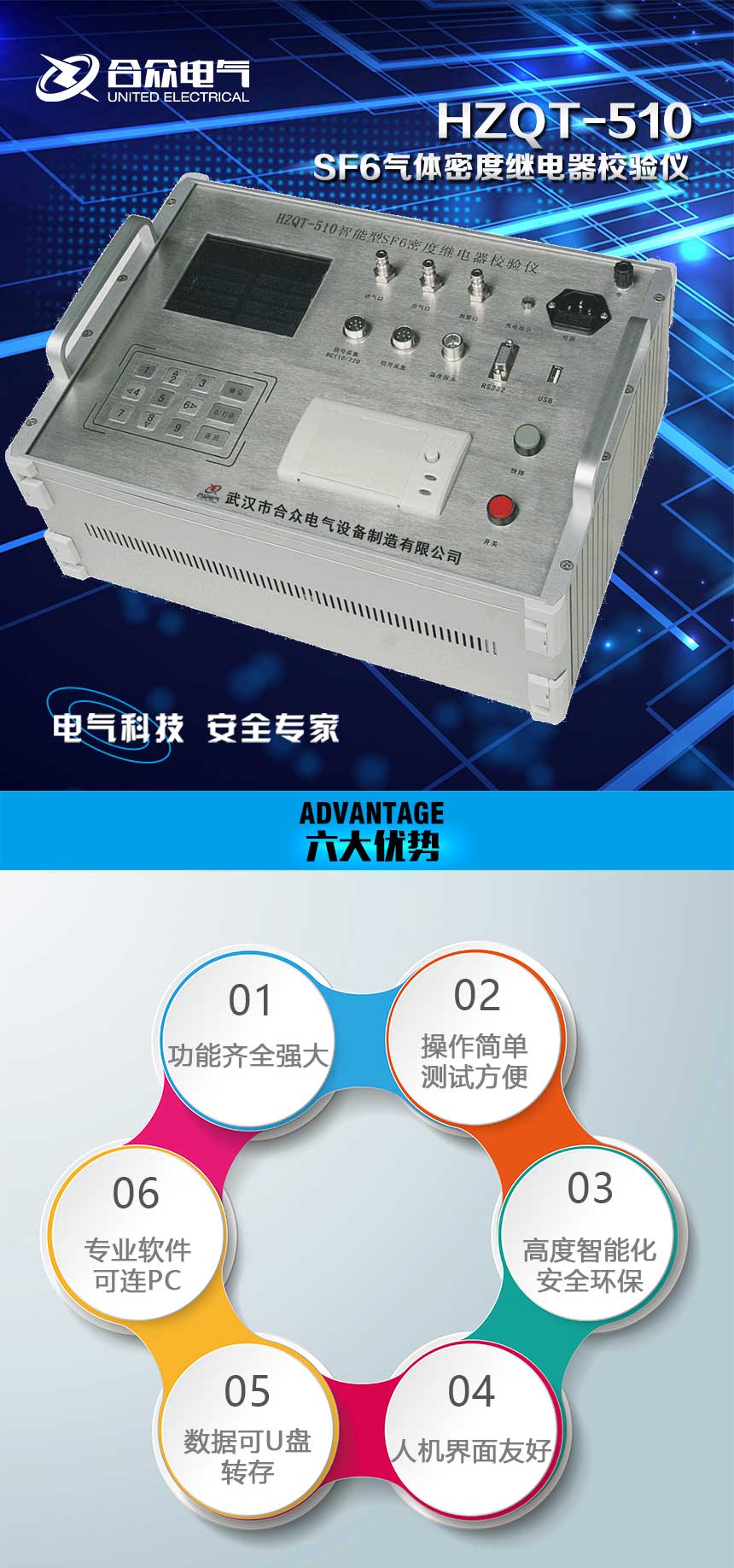

一、產品概述：
HZQT-510SF6氣體密度繼電器校驗儀，是一種智能化的SF6密度繼電器校驗儀器。HZQT-510SF6氣體密度繼電器校驗儀，采用高精度壓力傳感器及高速率A/D轉換器，結合32位高性能微處理器能對各種SF6密度繼電器進行性能校驗，能準確測量信號動作時當前溫度下的壓力值，自動完成任意環境溫度對20℃時的標準壓力換算，并且可即時打印、存儲測試數據以備查閱，同時自動識別測試過程中的故障。本產品攜帶方便，操作簡單，測試精度高、穩定性強、可靠性好，體現了儀器“智能型”的特點。執行標準：DL/T596-2005。
產品別名：SF6 密度繼電器校驗儀、全自動密度繼電器測試儀、六氟化硫密度繼電器校驗儀、SF6 氣體 密度繼電器校驗儀、SF6 密度繼電器測試儀、密度繼電器校驗儀。
二、產品特點：
1、密度繼電器校驗儀采用32位微處理器和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。
2、配置了大屏幕中文液晶屏和旋轉鼠標(一鍵飛梭)人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。
3、自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。
4、所有測試過程自動由儀器完成，不用人工干預，避免了繁瑣的人工氣路調節操作
5、漢字報表式打印測試結果，并對試驗結果進行智能分析
6、能同時存儲50次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果
7、校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗
8、配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗
9、校驗過程中耗氣量極少，不浪費SF6氣體，測試成本低，對環境無污染
10、具有在線修改系統時鐘的功能
11、具有在線修改系統壓力功能，可以現場修正
12、核心元器件采用進口元件，性能可靠
13、能同時測試一組報警信號、二組閉鎖信號
14、本產品為便攜式工具，使用方便可靠，是SF6密度繼電器校驗的選擇。
|
工作電壓 |
AC220V、50Hz |
|
儀器功率 |
50W |
|
儀器精度 |
0.2級 |
|
壓力顯示分辨率 |
0.001MPa |
|
壓力校驗范圍 |
0～1.0MPa |
|
環境溫度顯示分辨率 |
0.1℃ |
|
環境溫度測量范圍 |
-50℃～150℃ |
|
工作濕度 |
≤90%RH |
|
校驗對象 |
單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖 |
|
顯示方式 |
320×240圖形點陣單色液晶屏 |
|
操作方式 |
旋轉鼠標(一鍵飛梭)輸入 |
|
打印機型 |
高速微型打印機 |
|
打印方式 |
漢字報表式打印 |
|
存儲容量 |
可同時存儲50次試驗結果 |
|
外形尺寸 |
主機：365×300×220mm3 |
|
附件箱：400×370×200mm3 |
|
|
SF6氣體密度顯示方式 |
被測環境下的壓力、20℃時的等效壓力 |
|
儀器重量 |
8Kg |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
氣瓶 |
1 |
個 |
|
進氣管 |
1 |
根 |
|
測量氣管含公共接頭 |
1 |
根 |
|
放氣管 |
1 |
根 |
|

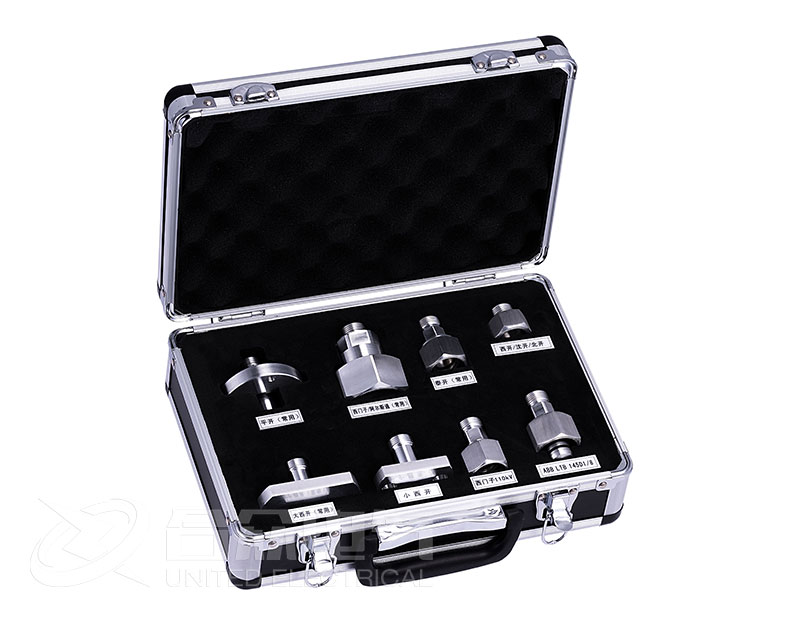

過渡接頭 |
8 |
個 |
|
充氣轉接頭 |
1 |
個 |
|
6芯測試線 |
1 |
根 |
|
打印紙 |
2 |
卷 |
|
生料帶 |
2 |
卷 |
|
保險管 |
3 |
只 |
|
光盤 |
1 |
張 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
