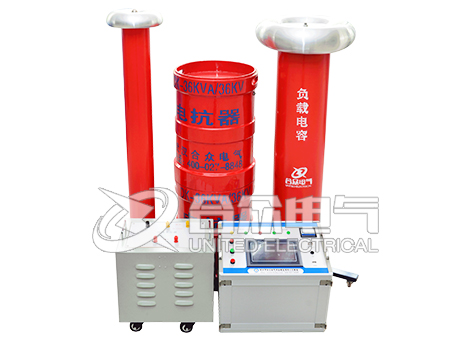

串聯諧振系統特征及工作原理

一般在大型電力變壓器,電力電纜等交流耐壓試驗中都會涉及使用串聯諧振系統。那串聯諧振系統是什么?它與傳統的試驗變壓器相比,有什么區別呢?下面合眾電氣就主要從串聯諧振原理特征及工作來詳細介紹說明串聯諧振系統。

串聯諧振系統是一種應用于汽輪及水輪發電機、電力電纜及其它容性設備耐鹽試驗都必須按試驗規程定期進行的系統。采用變頻串聯諧振的方法進行耐壓試驗,用多級疊加的方式,多臺電抗器可并聯、串聯使用,分壓器既用來測量試驗電壓。

串聯諧振系統特征

1、自動調諧功能強大.系統自動調諧時,從30Hz到300Hz自動掃頻,顯示掃頻曲線,用戶能直觀地看到系統調諧過程;掃頻完成后,系統根據掃頻初步找到的諧振頻點,在

其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃,最后精確鎖定諧振頻率 。

2.支持多種試驗?zāi)J?系統支持"自動調諧+手動調壓","自動調諧+自動調壓","手動調諧+手動調壓"等試驗?zāi)J?推薦使用"自動調諧+手動調壓"模式,既能快速找到諧振點,又能通過手動調壓控制試驗過程,安全性更高 。

3、穩定性、可靠性高.系統采用進口功率元件作為功率變換的核心,電壓輸出和頻率輸出穩定,電磁兼容設計合理,保護功能完善,經過多次高壓直接對地短路的測試,系

統仍然保持完好,同時系統也有很強的過載能力 。

5、保護功能完善.具備零位保護(電壓輸出控制旋鈕不在零位時,禁止系統啟動),過壓保護,過流保護,閃絡保護等功能,保證了系統的可靠性。

4、系統人機交互界面友好.試驗參數設置、試驗控制、試驗結果等同屏顯示,直觀清晰,并具有自動計時及操作提示功能.全觸摸屏操作及顯示,具備試驗數據保存和查詢

功能 。

串聯諧振系統工作原理

串聯諧振作為串聯諧振系統的一部分組成,其工作原理也基本類似。我們已知,在回路頻率時,回路產生諧振,此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素,即電壓諧振倍數,一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振,再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振,變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

串聯諧振系統的優勢(與傳統的試驗變壓器相比)

串聯諧振系統的優點主要有以下幾點:

1.操作簡單,體積小,重量輕,便于現場使用及搬運

2.試驗等效性好;

3.過壓、過流、放電、過熱及零啟動保護全面可靠,動作時間1微秒;

4.有監測峰值功能,可實時監測高壓試驗波形;

5.一鍵鼠標旋鈕式操作,大液晶屏幕,“傻瓜式”簡單易用;

6.自帶微型打印機,隨時打印保存試驗數據;
